商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌台亿精机

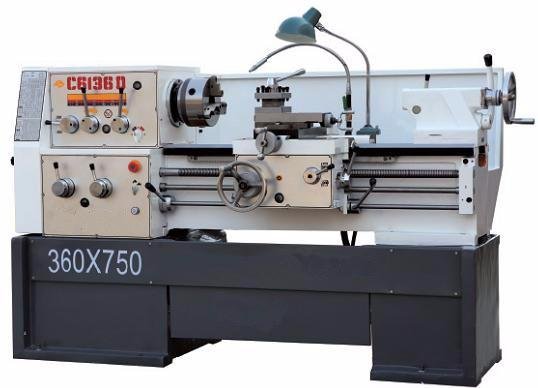

- 型号C6136Dx750
- 类型回转/转塔车床
- 用途通用
- 控制形式人工
- 动力类型机械传动
- 精密程度高精度
- 自动程度自动
- 布局形式卧式
- 主轴转速级数12
- 适用行业通用
- 运动方式齿轮传动
- 最大切削直径200mm
- 床身最大回转直径360mm
- 主电机功率4KW
- 主轴转速范围30-1600rpm
- 最大加工长度750mm
- 主轴通孔直径52mm
- 外形尺寸1940×970×1250mm
- 重量1300kg
- 加工定制否
- 产品类型全新
- 售后服务一年质保服务
- 加工精度高精度
- 安装形式落地式
- 是否库存否
- 是否跨境货源否
- 厂家台亿精密机械有限公司
产品简介：
产品详情：性能特色
1.在流浆箱和机床的床身，尾座，货盘和其他接合面之间进行手动刮削和磨削。整机经过严苛测试，有效保证了机床的精度和稳定性。
2.机床由高强度生铁制成，并添加了特别的铜和铬材质。床轨宽度为360mm，床轨淬火深度达到4mm，有效提高了机床的耐磨性和稳定性。
3.机器流浆箱润滑采用摆线泵进行循环强制润滑，保证了流浆箱在南方酷热天候下的洁净和散热特点，有效地延长了轴承和齿轮的使用寿命。
4，机床主轴采用瓦房店轴承，主轴通孔为φ52mm，机床齿轮采用精细磨削，有效提高了齿轮的硬度，降低了机床的噪声。
5，机床采用国产品牌螺钉，螺丝母采用**青铜合金，保证了耐磨性和精密度。
6.机床采用四工位高强度刀架，刀架尺寸：25x25mm。
主要技术参数
床body**旋转直径φ360mm
刀架最大转弯直径为φ200mm
两个**屋子之间的工件尺寸750mm
床栏宽度312mm
主轴孔直径φ52mm
主轴端型号ISO（GB）C6
主轴前锥孔莫氏6号
主轴中心至床面平面导轨的间距为180mm
主轴转速等级进发12个等级
反转12个级别
主轴转速范围正转30-1600r/min，
反向30-1600r/min
进给量种数44种
纵向进给量量程：0.039-1.05mm/r
程度进给范围：0.019-0.52mm/r
公制螺纹25种0.5-20mm
模块化螺纹24种0.25-10mm
英制螺纹35种80-1.75齿/英寸
径节thread30种160-3.5dp
主轴电机功率4kw
立式方形刀架
工具手柄尺寸20×20mm
上/下刀架**行程140/240mm
刀架转盘旋转视角±90°
主轴中心线至刀具支撑面的间距21mm
尾座套直径φ60mm
尾座套筒行程100mm
尾座套筒的锥度莫氏4号
冷却电机功率90瓦
冷却水泵扬程5m
冷却水泵流量25L/min
电源380V±10％，50hz±1％，三相交流电
环境温度0℃〜40℃
相对湿度≤92％
机器尺寸（长×宽×高）
1940×970×1250mm
机床净重1300kg
附件和工具清单
使用说明
兼具加工标准大，精度高，刚性强，噪音低，操作简便，柔韧性好等特性。床身导轨经过中频淬火和细磨，维持精度高，适用于硬质合金的高速，强力切削。生产率。
普通车床是卧式车床，可以加工多种种类的工件，例如轴，盘，环等。它一般而言用于加工工件的内部和外部旋转表面，端面以及各种内部和外部螺纹。它使用相应的工具和配件。钻孔，铰孔，攻丝，滚花等普通车床是使用最普遍的车床之一，约占车床总数的65％。因为主轴水准放到，所以将其称作卧式车床。
普通车床的主要组件是：主轴箱，进给箱，滑块，刀架，尾架，光面螺钉，导螺杆和床身。
主轴箱：又称主轴箱，其主要任务是使来自主电动机的旋转运动通过一系列变速机构，以使主轴以不同的速度同时赢得所需的正向和反向旋转，主轴箱将部分动力分离。将运动传送到进给箱，主轴箱的中主轴是车床的关键部分，主轴在轴承上的光滑度直接影响工件的加工质量。一旦主轴的旋转精度降低，机床的使用价值就会降低。
进给箱：也称作工具箱，进给箱配备有进给变速机构。调整变速机构以取得所需的进给量或螺距，然后将运动通过光滑的杆或螺杆齿条传递到刀具进行切割。
导螺杆和光杆：用于连结进给箱和滑盒，并将进给箱的运动和动力传送到滑盒上，以便滑盒可以滑滑**
板箱得到垂直线性运动。该螺钉专门用于旋转各种螺纹。车削工件的其他表面时，仅使用光面螺钉而不是螺钉。
溜板箱：这是车床进给运动的控制箱。它装设了将光杆和丝杠的旋转运动变换为刀架的线性运动的机构。刀架的纵向和横向进给运动是通过灯条传动装置实现的。并迅速移动，刀架由导螺杆驱动以进行纵向线性移动，从而旋转螺纹。
刀架：刀架构件由多层刀架构成。它的功用是夹紧工具，以便可以纵向，水准或倾斜地进给工具。
尾架：作为定位支架安装后，还可以与钻孔工具（例如钻头和铰刀）一同安装，以进行孔加工。
床：车床的主要构件安装在床上，以在工作期间将其维持在正确的相对位置。
购得须知
1.从机器抵达用户之日起开始免费保修服务，服务年限为12个月；
2.如果在保修期内出现质量疑问，则将在2小时内处置机器质量服务，并在24小时内提供服务人员；
3.在保修期内，如果用户人为引致质量疑问，该服务办公室还将提供免费服务，但是如果机器零件毁坏，则由用户负责或收取零件支出。
4.保修期过后，将提供终生技术支持。
